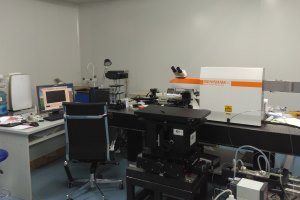

高温/高压显微拉曼光谱实验室

H-T/H-P Confocal Micro-Raman Spectroscopy Lab

※设备型号

    Renishaw Invia型显微拉曼光谱仪

※设备简介

inVia系列拉曼光谱仪（包括激光显微拉曼光谱系统以及远程拉曼探测系统）利用单色性非常好的激光照射物质，激发出拉曼（Raman）散射信号，通过高效、高分辨显微光谱仪或远程收集系统将极其微弱的拉曼散射信号转换为光谱，从而反映出物质、矿物的化学结构及变化信息。

※设备功能和技术指标

光谱范围-1000–9000 cm^-1（514.5 nm）、-1000–3300 cm^-1（785 nm）；通光效率≥30%；光谱色散率0.6波数/象元（2400 gr/mm，514 nm）；光谱分辨率≤1波数（514 nm）；光谱重复率≤0.25波数；瑞利散射全息滤光片低波数至少到100波数（514.5 nm、785 nm）；共焦孔径10～1000μm连续可调，软件控制；空间分辨率100倍物镜在XY平面内光点直径≤1μm （514 nm），在Z轴方向（深度）≤2 μm；CCD多道探测器像数为达到22万以上的一级芯片、量子效率≥40%（800 nm处）、读出噪声≤4–7 e/pixel以及暗电流≤0.0015 e/pixel/se。

※设备应用范围

远程激光拉曼探测,矿物样品材料的微区微量以及分层材料的分析，高温高压下水热体系的激光拉曼实验。

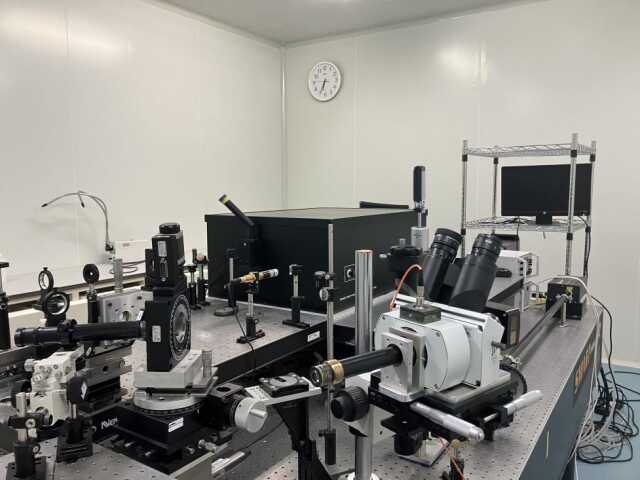

高温高压布里渊散射实验室

High Pressure Brillouin Lab

※设备型号

JRS Scientific Instrument TFP-1

※设备简介

高温高压布里渊散射系统，购于瑞士JRS 科学仪器公司。本设备可测量矿物和材料在地球内部极端条件下弹性、声速等性质，通过与地震波数据对比，可以推断地球内部的结构及化学成分，并通过对温度和压力的调控研究其弹性性质变化规律，从而解释地震波传播的方向性及不均匀性等问题，对模拟地球及行星内部的成分和演化具有重要作用。

※设备功能和技术指标

    1、技术指标

本设备配备波长为532nm的Coherent Verdi G激光器，串联法布里－佩罗干涉仪为重要组成部分，对比度为1011，锐度 > 90

    2、设备功能  

可提供透明的液体、晶体、玻璃、氧化物的常温常压以及高温高压下原位弹性参数以及波速测量。

※设备应用范围

常温常压及高温高压金刚石压砧（DAC）下原位测量透明样品的声速和弹性特征。

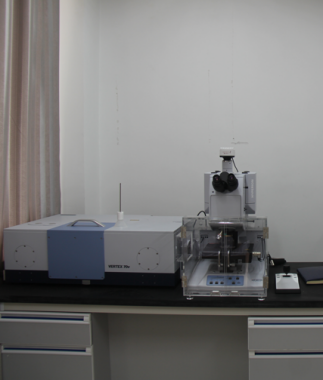

高温/高压红外光谱实验室

High Temperature and High Pressure Lab of  Infrared Spectroscopy

※设备型号

    VERTEX-70v 真空型傅立叶变换显微红外光谱测量系统

※设备简介

为满足标定原位高温高压实验过程中的水含量和水赋存状态的需要，代立东研究员在中国科学院(A类，海外杰出人才引进) 资助下，于2016年从德国布鲁克公司原装进口的测量系统，该系统由真空傅立叶变换红外光谱仪主机 (VERTEX-70v) 和高分辨全自动红外显微镜 (Hyperon-1000) 两部分组成。目前，该设备可与金刚石对顶砧高压设备的电导率测量系统、谱学测量系统相对接，实现高压实验过程中样品原位和实验后恢复样品中水含量的精确标定。

※设备功能和技术指标

    1、VERTEX-70v红外光谱仪主机

测量光谱范围：350–7800 cm^-1；光谱分辨率：优于0.2 cm^-1；波数准确度：<0.005 cm^-1；信噪比：优于55000:1；干涉仪：采用补偿技术的双立体角镜30度干涉仪；扫描速度：20张光谱/秒；检测器：前置的集成的放大器和模数转化器的全数字化检测器，直接输出数字信号；光源：高能量碳化硅材质的远红外光源。

    2、Hyperon-1000高分辨全自动红外显微镜

透射/反射模式的红外物镜及聚焦镜；彩色高速CCD摄像头；计算机控制自动面扫描样品台；红外光MCT检测器；空间分辨率：优于10 µm。

※设备应用范围

可广泛应用于高温高压实验科学、医药化工、食品加工、石油天然气监测、珠宝检测、高分子化学、半导体器件、材料加工与合成等研究领域。

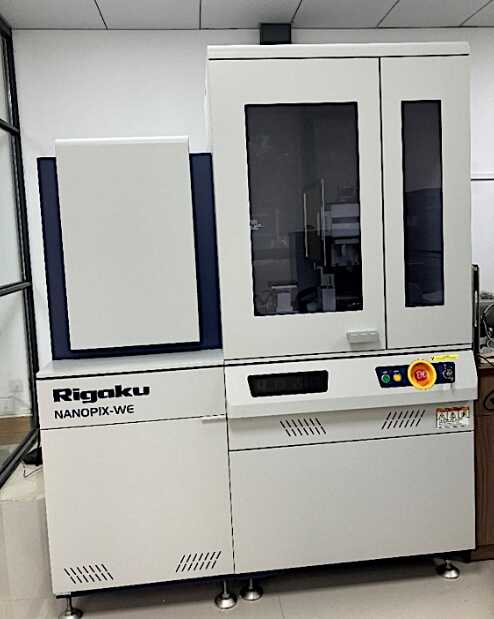

高压X射线衍射实验室

High Pressure XRD Lab

※设备型号

    Rigaku NanoPix-We

※设备简介

高压X射线衍射仪(NANOPIX-WE)，由财政部修缮与购置项目支持下从日本原装进口。能产生超辉度的“微聚焦X光束”光源，其 X 射线发生器，功率为1.2kW，具有光斑小亮度大的特征，能够利用极少量样品激发出较强的XRD 信号，适用于高压金刚石压砧（DAC）微小样品原位 XRD 测量分析，可以在不同温度、压力以及变形条件下，完成很多从前只能在同步辐射大装置下才能完成的工作。

※设备功能和技术指标

    1、技术指标

X射线光源输出功率为1.2 KW，采用Mo自转靶，其Kɑ射线的波长为0.71 Å；电子束光斑最小为50μm，最大500μm，配备了硅阵列二维面探仪，像素达到100μm × 100μm。除了常压样品支架，另外配备了高压样品支座（可做光路校准），同时可旋转-90°到-90°以实现不同实验目的。平台配备众合BFKⅡ-8FF冷却循环水系统，满足X射线发生器24小时不间断正常工作要求的外置循环冷却系统；具备完善的安全保护部件。

    2、设备功能  

高温高压及差异应力下矿物的晶体结构、晶体定向排布及物性实验研究

高温高压下矿物力学强度和流变学行为的实验研究

※设备应用范围

可用于常压粉末样品X射线衍射实验

可用于高压金刚石压砧（DAC）常规（轴向）以及径向X射线衍射实验

可用于高温高压金刚石压砧（DAC）XRD实验（目前无保护气氛，温度最高约400°）

实验室技术人员

	许祖鸣，学士，高级工程师。 主要负责拉曼光谱仪的日常管理与维护工作。 办公室：4号楼326室 联系电话：13885001217 Email：xuzhuming@mail.gyig.ac.cn
	米忠英，博士，工程师。 主要从事高温高压设备及技术研发，负责DAC对接的XRD、拉曼、红外、布里渊等原位测量工作。 办公室：4号楼210室 联系电话：15110131931 Email：xuzhuming@mail.gyig.ac.cn
