近日，中国科学院地球化学研究所胡瑞忠研究员团队在二次离子质谱（SIMS）分析参考物质研制方面取得重要进展。在胡瑞忠研究员带领下，关键矿产成矿与预测全国重点实验室陈佑纬正高级工程师、林森副研究员与合作者，创新性地提出了一种“水热前驱体+超高压烧结”的合成策略，成功制备出具有优异硫同位素均一性和与天然黄铁矿一致溅射行为的纳米晶黄铁矿参考物质，为SIMS高精准微区分析提供了可靠的“标尺”。该成果作为封面论文发表于最新一期的国际分析化学权威期刊 《Analytical Chemistry》。
二次离子质谱（SIMS） 凭借其微米至亚微米尺度的原位分析能力，能够精细揭示矿物内部复杂的同位素组成变化，是地球科学、材料科学等领域不可或缺的研究手段。然而，SIMS定量分析的准确性长期受制于“基质效应”——即分析信号随样品基体（化学成分、晶体结构等）变化而发生偏离，导致仪器产生的质量分馏（IMF）与真实同位素比值之间存在差异。因此，要获得准确数据，必须使用与待测样品物理化学性质完全一致的“基质匹配参考物质”进行校正。
目前，SIMS分析主要依赖天然矿物作为参考物质。但天然矿物往往存在同位素或成分不均一、数量有限、可追溯性不确定等问题，制约了分析结果的再现性和实验室间的数据对比。合成参考物质虽能解决部分问题，但其研制难度极高：SIMS对样品的微观结构（如表面平整度、晶粒尺寸、晶体取向）极为敏感，传统烧结或熔融方法易导致硫化物（如黄铁矿）分解、晶粒粗化甚至同位素分馏，难以满足SIMS分析的严苛要求。
针对这一挑战，胡瑞忠研究员团队独辟蹊径，将水热前驱体合成与低温超高压烧结两大技术有机结合，实现了前驱体形成与致密化过程的“解耦”（图1）。首先，通过高温高压反应釜精确控制前驱体的成核与生长，获得化学计量比可控、粒径均一的纳米晶黄铁矿粉末；其次，在氩气手套箱中对粉末进行严格干燥与封装，避免氧化；最后，利用多面顶压机在3.2 GPa、360°C的低温超高压条件下进行快速烧结，在避免热分解和同位素分馏的同时，成功将纳米粉末压制成完全致密、无裂纹、表面抛光性极佳的黄铁矿陶瓷（图1）。

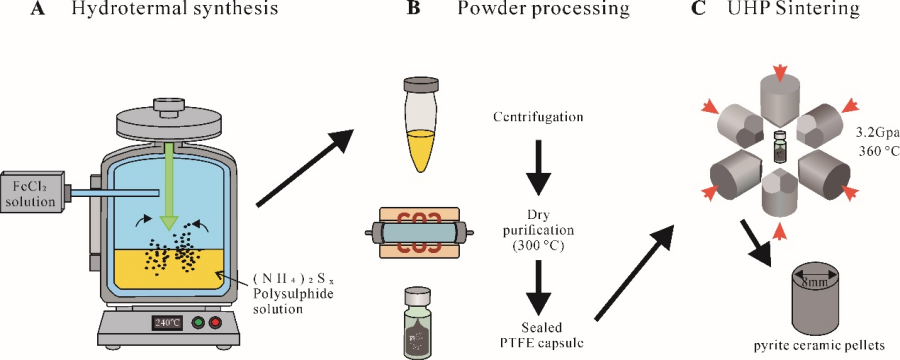

图1 | 研究团队开发的“水热前驱体+超高压烧结”合成策略示意图。（A）可控水热前驱体合成；（B）离心与真空干燥除杂；（C）超高压快速致密化，获得纳米晶陶瓷。
结构表征显示，合成材料为纯相黄铁矿，无任何杂质峰。尽管其纳米晶微观结构与天然黄铁矿的单晶结构存在差异（图2），但SIMS分析表明，两者的溅射坑形态与大小一致（图2 B, G），溅射行为近乎相同。尽管合成黄铁矿的二次离子产率略有下降（约5%），但这并未引起额外的基质效应或质量分馏，完全符合作为SIMS参考物质的核心要求。
图2 | 天然黄铁矿（A-E）与合成黄铁矿（F-J）的微观结构与溅射行为对比。（A, F）背散射电子图像；（B, G）SIMS分析坑；（C-E, H-J）高分辨透射电镜及选区电子衍射图。可见两者微观结构虽异，但溅射坑形态一致。
在最关键的同位素均一性验证环节，研究团队组织了国内多平台、多实验室的联合攻关，利用LA-MC-ICP-MS、大半径SIMS（CAMECA IMS 1280-HR）和纳米离子探针（NanoSIMS） 等多种微区分析技术，对合成黄铁矿（HPnc-Py-A和HPnc-Py-B）进行了全面的硫同位素（δ³⁴S和δ³³S）分析（图3）。结果显示：
（1）所有平台获得的δ³⁴S和δ³³S值均展现出极窄的分布范围（2SD < 0.6‰），证实其在微米尺度上具有卓越的同位素均一性。
（2）不同实验室、不同仪器间的数据高度一致，表现出优异的再现性。
（3）均一性评估严格遵循ISO Guide 35:2017指南，方差分析（ANOVA）结果证实了其统计学上的均一性。

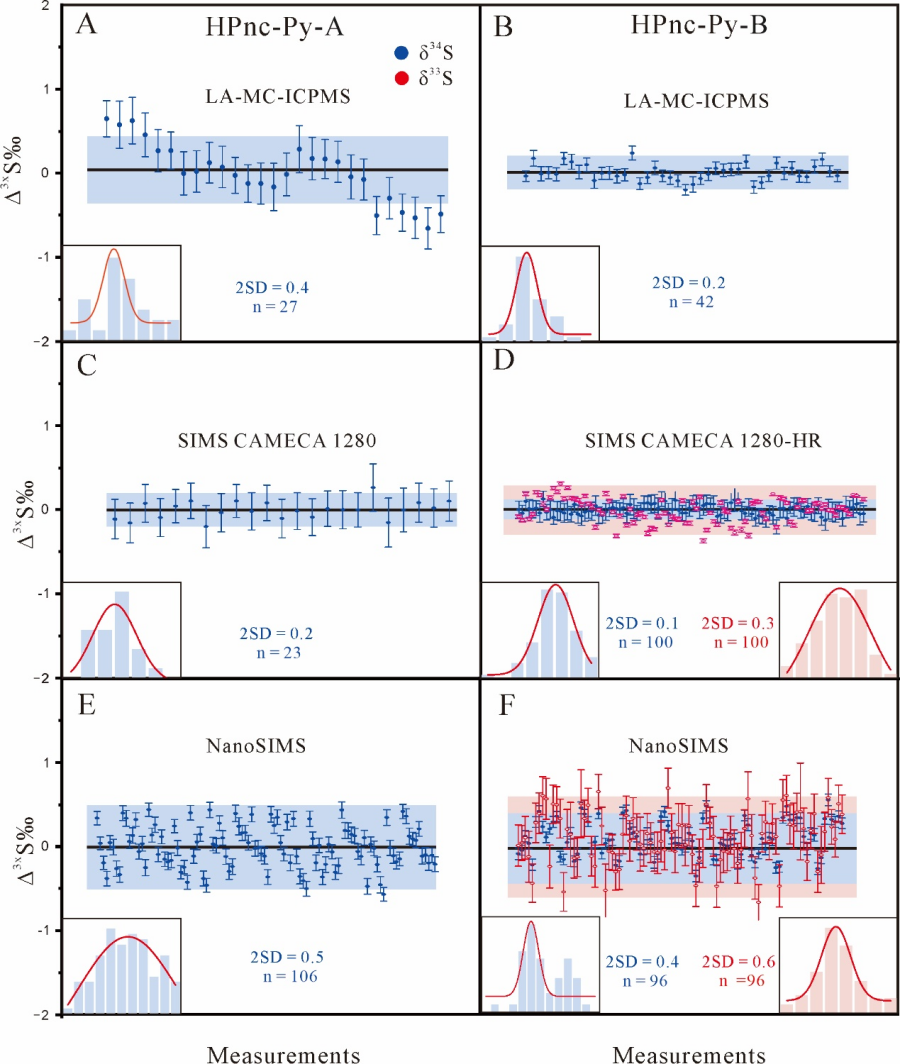

图3 | 合成黄铁矿HPnc-Py的多平台原位硫同位素分析结果。（A, B）LA-MC-ICP-MS结果；（C, D）大半径SIMS结果；（E, F）NanoSIMS结果。窄小的2SD分布范围证实了其微区同位素的高度均一。
结合所有微区和全岩IRMS分析数据，研究团队为新型黄铁矿参考物质推荐了参考值：δ³⁴S = 22.30 ± 0.19‰ (2SD)，δ³³S = 11.8 ± 0.4‰ (2SD)。
该项研究首次证明，“水热前驱体+超高压烧结”策略是合成基质匹配、高均一性硫化物SIMS参考物质的有效途径。通过将成分控制与致密化过程分离，该方法巧妙地避开了传统方法难以兼顾均一性与结构完整性的长期困境。这一框架的成功，不仅为硫同位素微区分析提供了急需的高质量参考物质，更具备广阔的扩展潜力，未来可应用于其他硫化物（如黄铜矿、磁黄铁矿）、氧化物（如锆石、石英）乃至磷酸盐（如磷灰石、独居石）等矿物体系，有望系统性地缓解微区分析领域参考物质短缺的瓶颈，为提升地球化学等领域原位微区分析的准确性、再现性和实验室间可比性奠定坚实基础。
论文信息： Youwei Chen, Sen Lin, Jian-Feng Gao, Xianwu Bi, Guoqiang Tang, Zhian Bao, Qing Yang, Zexian Cui, Shaohua Dong, Ruizhong Hu*. A Novel Strategy for Synthesizing Matrix-Matched Microanalysis Reference Materials via Hydrothermal Precursors and Ultrahigh-Pressure Sintering. Analytical Chemistry 2026, 98, 6288-6294.
https://doi.org/10.1021/acs.analchem.5c07701
本次研究得到国家重点研发计划（2023YFC2906702）、国家自然科学基金（42025301, 42373074）、中央引导地方科技发展资金（黔科合[2024] 043）、中国科学院战略性先导科技专项（XDB1460201）等项目的联合资助。
（关键矿产室 陈佑纬/供稿）
